POS/PHS 關節軸承

杆端轴承分为嵌入式给油型及无给油型两种，均为自动调心球面滑动轴承，能同时承受高径向负荷及两个方向之轴向负荷。给油型为嵌入之球面内轮于铜合金衬套表面滑动，与外表经镀锌之主体组合而成，且主体有油咀可径行重润于球面表面来完成给油。 另无给油型为球面内轮于免润滑 PTFE 衬里与主体之滑动表面紧密结合(压铸成型)，有防磨之特性所产生之摇晃很小，特别适用于同一荷重方向对某些需避免油渍之机械装置或无法再润滑之机械为最佳选择。

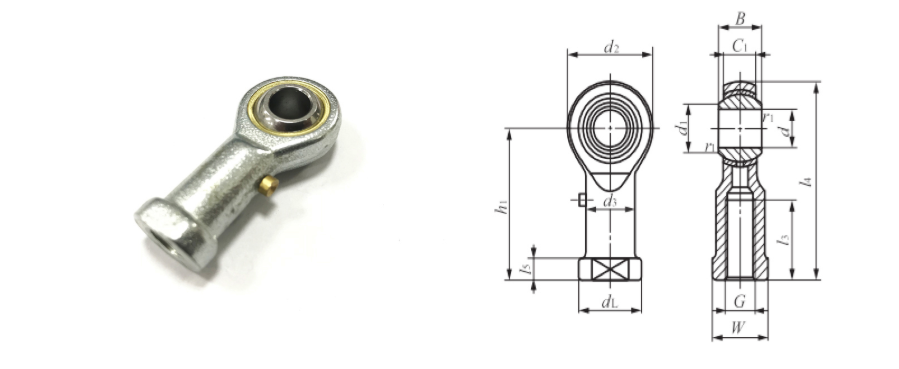

PHS平面图

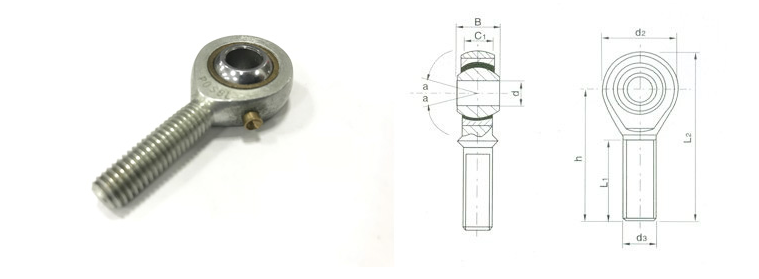

POS平面图




PHS型号表

PHS mm N g
型號 d Thread G d2 C1 B d1 I4 h1 I3 I5 W d3 dL r1 球面
直徑 		動額
定負荷Cd 		靜額
定負荷Cs 		重量
PHS   3 3 M  3×0.5 12 4.5 6 5.2 27 21 10 3 5.5 5 6.5 0.2 7.938 1750 3670 5.7
PHS   4 4 M  4×0.7 14 5.3 7 6.5 31 24 12 4 8 8 9.5 0.2 9.525 2480 4680 11.9
PHS   5 5 M  5×0.8 16 6 8 7.7 35 27 14 4 9 9 11 0.2 11.112 3270 5730 16.5
PHS   6 6 M  6×1 18 6.75 9 9 39 30 14 5 11 10 13 0.2 12.700 4200 6910 25
PHS   8 8 M  8×1.25 22 9 12 10.4 47 36 17 5 14 12.5 16 0.2 15.875 7010 10200 43
PHS 10 10 M  10×1.5 26 10.5 14 12.9 56 43 21 6.5 17 15 19 0.2 19.050 9810 13300 72
PHS 12 12 M  12×1.75 30 12 16 15.4 65 50 24 6.5 19 17.5 22 0.2 22.225 13100 16900 107
PHS 14 14 M  14×2 34 13.5 19 16.9 74 57 27 8 22 20 25 0.2 25.400 16800 20900 160
PHS 16 16 M  16×2 38 15 21 19.4 83 64 33 8 22 22 27 0.2 28.575 21000 25400 210
PHS 18 18 M  18×1.5 42 16.5 23 21.9 92 71 36 10 27 25 31 0.2 31.750 25700 30200 295
PHS 20 20 M  20×1.5 46 18 25 24.4 100 77 40 10 30 27.5 34 0.2 34.925 30800 35500 380
PHS 22 22 M  22×1.5 50 20 28 25.8 109 84 43 12 32 30 37 0.2 38.100 37400 41700 490
PHS 25 25 M  24×2 60 22 31 29.6 124 94 48 12 36 33.5 42 0.6 42.862 46200 72700 750
PHS 28 28 M  27×2 66 25 35 32.3 136 103 53 12 41 37 46 0.6 47.625 58400 87000 950
PHS 30 30 M  30×2 70 25 37 34.8 145 110 56 15 41 40 50 0.6 50.800 62300 92200 1130

POS型號表

POS mm N g
型號 d Thread G d2 C1 B d1 I2 h I1 r1 球面直徑 動額
定負荷Cd 		靜額
定負荷Cs 		重量
POS   3 3 ` 12 4.5 6 5.2 33 27 15 0.2 7.938 1 750 3 670 5
POS   4 4 M  4×0.7 14 5.3 7 6.5 37 30 17 0.2 9.525 2 480 4 680 8.1
POS   5 5 M  5×0.8 16 6 8 7.7 41 33 20 0.2 11.112 3 270 5 730 12.5
POS   6 6 M  6×1 18 6.75 9 9 45 36 22 0.2 12.700 4 200 6 910 19
POS   8 8 M  8×1.25 22 9 12 10.4 53 42 25 0.2 15.875 7 010 10 200 32
POS 10 10 M  10×1.5 26 10.5 14 12.9 61 48 29 0.2 19.050 9 810 13 300 54
POS 12 12 M  12×1.75 30 12 16 15.4 69 54 33 0.2 22.225 13 100 16 900 85
POS 14 14 M  14×2 34 13.5 19 16.9 77 60 36 0.2 25.400 16 800 20 900 126
POS 16 16 M  16×2 38 15 21 19.4 85 66 40 0.2 28.575 21 000 25 400 185
POS 18 18 M  18×1.5 42 16.5 23 21.9 93 72 44 0.2 31.750 25 700 30 200 260
POS 20 20 M  20×1.5 46 18 25 24.4 101 78 47 0.2 34.925 30 800 35 500 340
POS 22 22 M  22×1.5 50 20 28 25.8 109 84 51 0.2 38.100 37 400 41 700 435
POS 25 25 M  24×2 60 22 31 29.6 124 94 57 0.6 42.862 46 200 72 700 650
POS 28 28 M  27×2 66 25 35 32.3 136 103 62 0.6 47.625 58 400 87 000 875
POS 30 30 M  30×2 70 25 37 34.8 145 110 66 0.6 50.800 62 300 92 200 1070
